Bedrading voor dakdragers

Traditioneel gaat de bedrading voor accessoires die op dakdragers worden gemonteerd via voorruiten, deuropeningen in de B-stijl en dergelijke. Als onderdeel van de ARB BASE Rack ontwikkeling hebben de ingenieurs van ARB een bedradingsoplossing ontwikkeld om de bedrading netjes van binnenuit het voertuig door het dak van het voertuig of de luifel te krijgen.

De belangrijkste criteria tijdens de ontwikkeling waren:

• Afgedichte bedradingsoplossing voor het doorvoeren van draden door een voertuigdak
• Naadloze integratie met ARB BASE Rack
• Doorvoeropeningen voor standaard 10 mm (3/8") en 13 mm (1/2") OD doorvoeropeningen.
• Hoogwaardige autodraad volgens JASO-normen (alleen PN 1780400)
• Vrij van vloeibare lijm
• Ontkoppelingsset om dakuitgangen opnieuw af te dichten wanneer het rek wordt verwijderd (PN 1780620)

Voor het monteren van de bedradingsets moeten 2 gaten van 7 mm en 1 gat van 25 mm in het dak van het voertuig of de luifel worden geboord. Het 25 mm gat is geschikt voor Deutsch DT-02 connectoren. Voor populaire voertuigen is een montageplaats ontwikkeld die rekening houdt met airbags aan de zijkant en andere obstakels waar nodig.

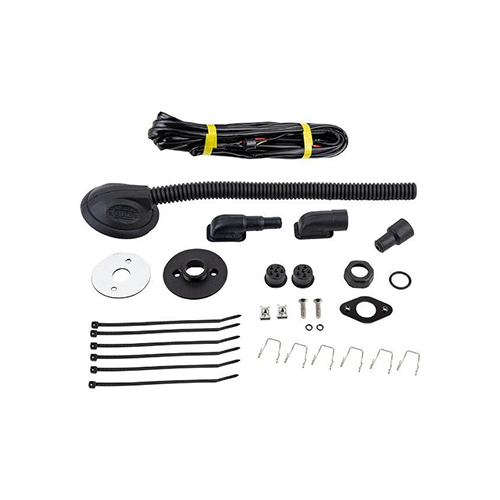

De 1780410 kit bevat:

• Rubberen buitenste hoes met 300mm omhulsel
• BASE Rack invoer doorvoer
• BASE Rack uitgang doorvoer
• Doorvoertule voor directe uitgang
• Bevestigingsmateriaal
• Kabelbinders en randklemmen
• Er zijn twee afdichtingstypes ontwikkeld om te voldoen aan verschillende bedradingsvereisten van klanten.
• Type 1 ondersteunt tot 6 x 2,2-3,2 mm (0,087-0,125") draden
• Type 2 ondersteunt tot 2 x 2,2-3,2mm (0,087-0,125") plus 2 x 3,9-5,8mm (0,154-0,228") draden
